Avaliação de carga estrutural para modernização de instalações solares em telhados mais antigos

A avaliação de carga no telhado solara modernização deve começar com a estrutura do telhado existente e não com o novo sistema de montagem fotovoltaica. Para edifícios mais antigos, a carga permanente permitida, a corrosão local, o espaçamento das terças, a condição do convés, o envelhecimento da membrana e as modificações anteriores do telhado determinam se o novo conjunto pode ser adicionado sem sobrecarregar a estrutura original.

Para projetos de modernização, a estratégia de montagem preferida é geralmente reduzir a carga permanente adicional, distribuir as reações entre os membros estruturais verificados e evitar penetrações desnecessárias no telhado. Trilhos AL6005-T5, lastro otimizado e acessórios não{4}}penetrantes ou de baixa penetração podem reduzir a demanda estrutural, mas cada solução deve ser verificada em relação à elevação do vento, à carga de neve e à capacidade restante do telhado.

Limites de carga de telhado mais antigos sob casos de vento de 60 m/s e neve de 1,4 kN/m²

A primeira restrição emreforma de estrutura solarmuitas vezes não é o peso do módulo. É a capacidade de reserva do telhado existente após anos de serviço.

Telhados comerciais e industriais mais antigos podem ter sofrido corrosão, reforma de telhados, acréscimos de equipamentos, reparos locais, camadas de impermeabilização ou alterações estruturais não documentadas. Esses fatores podem reduzir a margem disponível para um novo sistema fotovoltaico.

Dados estruturais necessários antes da aprovação do retrofit solar

OA velocidade do vento de 60 m/s e a carga de neve de 1,4 kN/m² são informações de engenharia, não classificações universais. A configuração de retrofit aceitável depende da geometria do edifício, da zona do telhado, do espaçamento dos apoios, da resistência de fixação e da capacidade estrutural residual verificada.

A capacidade restante do telhado deve ser quantificada

Um projeto de retrofit deve comparar:

Cargas permanentes existentes + nova carga permanente fotovoltaica + peso de montagem + lastro + neve + reações induzidas pelo vento-

contra a capacidade permitida da estrutura do telhado existente.

Se a capacidade de reserva for limitada, a redução da massa de montagem torna-se um requisito estrutural direto e não uma preferência secundária.

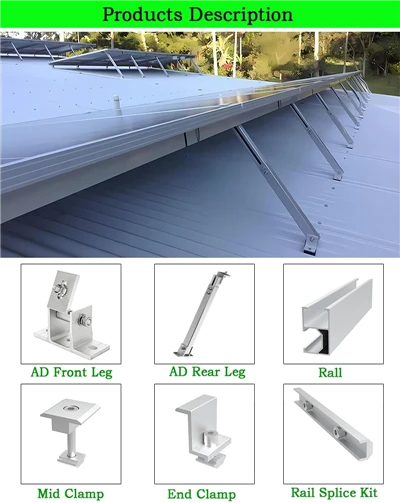

AL6005-T5 Montagem solar leve para estruturas de telhado existentes

AL6005-T5 é amplamente utilizado emmontagem solar leveporque sua relação resistência-por{1}}peso permite que a estrutura de montagem suporte módulos e cargas ambientais sem adicionar a massa associada a seções de aço mais pesadas.

Para telhados mais antigos com capacidade de reserva limitada, esta redução pode alterar materialmente a viabilidade de retrofit.

AL6005-T5 versus aço galvanizado por imersão a quente para projetos de modernização

A diferença de densidade não significa que o alumínio forneça automaticamente um sistema final mais leve em cada projeto. A geometria da seção, o vão do trilho, o espaçamento dos acessórios e o projeto estrutural ainda controlam o peso total do sistema.

No entanto, em trabalhos de modernização de telhados, o AL6005-T5 muitas vezes pode reduzir o peso próprio, mantendo as propriedades necessárias da seção do trilho.

Anodização maior ou igual a 10 μm e fixadores SUS304 para exposição-de longo prazo no telhado

Onde especificado, a espessura do filme anodizado deMaior ou igual a 10 μmdevem ser verificados por inspeção e não julgados pela aparência.

Os fixadores SUS304 são comumente usados ​​em juntas mecânicas expostas porque a conexão permanece acessível à umidade, ciclos térmicos e contaminantes do telhado.

Para ambientes costeiros ou agressivos, a combinação de materiais e a classificação atmosférica devem ser revisadas antes de confirmar o grau final do fixador.

Solicite uma revisão de montagem de retrofit leve

Gancho:Reduza a massa adicional do telhado antes de aumentar o escopo do reforço.


Otimização de lastro para telhados planos existentes com capacidade de carga-morta limitada

A sistema lastradoevita penetrações no telhado, mas a ausência de penetrações não significa que o sistema seja estruturalmente leve.

Em telhados planos mais antigos, o lastro pode se tornar o maior componente de carga morta-adicionado. Isto é especialmente relevante nos cantos e bordas dos telhados, onde a demanda pela elevação do vento é maior.

O lastro deve ser projetado pela zona do telhado

Usar uma quantidade de lastro para todo o telhado raramente é eficiente.

Uma abordagem mais controlada divide o telhado em zonas de pressão e aloca o lastro de acordo com a demanda local de elevação.

Esse método de zoneamento pode reduzir o lastro total em comparação com a atribuição da pior-massa de lastro a cada linha do módulo.

Redução de lastro através de fixação híbrida

Onde a capacidade do telhado é limitada, a combinação de lastro moderado com acessórios mecânicos selecionados pode reduzir a carga permanente total.

Uma configuração híbrida pode usar:

Lastro para estabilidade distribuída + âncoras limitadas para restrição de elevação

Esta abordagem ainda deve verificar:

capacidade de retirada-da âncora,

condição local do substrato,

detalhes de impermeabilização,

compatibilidade da membrana do telhado,

resistência deslizante,

capotamento,

pressão de ponto permitida,

caminhos de drenagem.

Uma menor quantidade de lastro só é benéfica se a âncora e o substrato do telhado puderem aceitar com segurança as forças de reação correspondentes.

Distribuição de Peso entre Terças, Decks e Membros Estruturais Existentes

Um sistema de retrofit deve distribuir as cargas pela estrutura do telhado, em vez de concentrá-las em pontos fracos isolados.

Para sistemas-baseados em trilhos, o espaçamento dos acessórios determina como as cargas do módulo são distribuídas em terças ou vigas.

Para sistemas com lastro, a área da base-e a posição do lastro influenciam a pressão local da membrana e a carga do convés.

A pressão do ponto local deve ser verificada separadamente

Mesmo quando a carga total do telhado está dentro dos limites permitidos, a pressão local ainda pode ser excessiva.

Isso pode acontecer abaixo:

bandejas de lastro,

placas baixas pequenas,

pés de apoio estreitos,

placas de âncora,

suportes ferroviários concentrados.

Uma verificação estrutural do telhado deve, portanto, analisar ambos:

carga global adicional por metro quadradoereação local em cada ponto de apoio.

Isso é particularmente relevante para telhados de membrana-com isolamento, onde o esmagamento local pode ocorrer antes que a estrutura principal do telhado atinja seu limite de carga global.

Retrofit da estrutura solar sem sobrecarregar as zonas das bordas do telhado

A pressão do vento não é uniforme em todo o telhado.

As zonas de borda e canto geralmente apresentam maior elevação do que as áreas internas, especialmente em-edifícios industriais baixos com grandes superfícies de telhado.

Se o mesmo espaçamento entre trilhos, massa de lastro e padrão de fixação forem usados ​​em todos os lugares, o sistema poderá ser superdimensionado no centro e subdimensionado no perímetro.

Um projeto de modernização melhor mapeia o layout do conjunto em relação às zonas de vento do telhado e ajusta:

espaçamento de fixação,

quantidade de lastro,

vão ferroviário,

recuo do módulo,

densidade da âncora.

Isto reduz a massa adicionada desnecessária, preservando ao mesmo tempo a resistência estrutural necessária onde a exigência de elevação é maior.

Controle de produção ISO 9001 para componentes de montagem retrofit

Os projetos de modernização geralmente envolvem dimensões não{0}}padrão porque a geometria do telhado existente raramente é idêntica de um edifício para outro.

O controle da produção deve, portanto, focar na repetibilidade dimensional.

Para trilhos, suportes e braçadeiras AL6005-T5, a inspeção deve verificar:

perfil de extrusão,

comprimento do trilho,

posição do furo,

dimensões do slot,

acoplamento da braçadeira,

espessura de filme anodizado,

folga de montagem.

Para sistemas fixos mecanicamente, as dimensões da âncora e os componentes de interface devem corresponder à lista técnica do projeto aprovado.

Sob umISO 9001processo de produção, registros de inspeção, identificação de lote e verificações de montagem ajudam a reduzir a incompatibilidade de instalação entre desenhos aprovados e componentes fornecidos.

Dados necessários antes de aprovar uma reforma solar de telhado mais antigo

Uma cotação de retrofit não deve ser baseada apenas na quantidade de módulos e na área do telhado.

O fornecedor e o engenheiro estrutural deverão receber:

idade de construção,

tipo de telhado,

desenhos estruturais originais, quando disponíveis,

espaçamento de terça ou viga,

material da plataforma do telhado,

tipo de impermeabilização,

equipamento existente no telhado,

dimensões e peso do módulo,

layout de matriz,

altura do edifício,

localização do projeto,

projetar a velocidade do vento,

projetar carga de neve,

carga morta permitida do telhado,

método de fixação preferido.

Com essas informações, o layout de montagem pode ser verificado em relação à capacidade do telhado e aos requisitos de instalação do projeto antes da produção.

Conclusão: Reduza a carga morta adicionada antes de aumentar o reforço do telhado

A avaliação de carga no telhado solaro retrofit deve primeiro determinar quanta capacidade estrutural resta no telhado existente. O projeto de montagem pode então ser selecionado para se adequar a esse limite.

Os trilhos AL6005-T5 reduzem o peso próprio-do sistema, enquanto o zoneamento otimizado do lastro evita carga morta desnecessária em telhados planos. Onde o lastro por si só se torna muito pesado, braçadeiras não{5}}penetrantes ou fixação mecânica de baixa penetração podem reduzir o requisito de massa se a estrutura subjacente e os detalhes de impermeabilização forem verificados.

Para edifícios mais antigos, o retrofit mais eficaz não é o sistema de montagem com o menor número de componentes. É o sistema que transfere cargas de vento, neve e módulos para membros estruturais verificados, mantendo-se dentro da capacidade restante do telhado.

Perguntas frequentes - Capacidade do telhado, montagem leve e aquisição de retrofit

Quanta carga adicional no telhado deve ser permitida para uma reforma solar?

Não existe um valor único permitido. O limite deve vir da avaliação do telhado existente, incluindo carga permanente original, capacidade dos membros estruturais, corrosão, idade do telhado, carga de neve e reações pontuais locais. O projeto de montagem deve permanecer dentro da capacidade residual verificada.

O alumínio é sempre melhor do que o aço para projetos solares de telhados mais antigos?

Nº AL6005-T5 geralmente reduz o peso próprio da montagem porque sua densidade é de cerca de 2,7 g/cm³ versus aproximadamente 7,85 g/cm³ para o aço. A seleção final ainda depende do vão, geometria da seção, rigidez, layout de fixação, ambiente de corrosão e cálculos de carga do projeto.

O lastro pode ser reduzido sem perfurar o telhado?

Sim, onde os cálculos de vento permitem menor lastro por meio de zoneamento de matriz, layout aerodinâmico ou acessórios não{0}penetrantes compatíveis. Caso sejam introduzidas ancoragens mecânicas, a capacidade da ancoragem e os detalhes de impermeabilização deverão ser verificados antes de utilizar a quantidade reduzida de lastro.
